Toyotomi MULR32-E12EWCA-CP

Toyotomi MULR32-E12EWCA-CP : la cassette Multi-Split compacte et discrète

Le Toyotomi MULR32-E12EWCA-CP est une unité intérieure cassette compacte destinée aux installations Multi-Split. Avec 3,50 kW en refroidissement et 4,00 kW en chauffage, elle constitue une solution particulièrement intéressante pour les pièces de dimensions intermédiaires où l’on souhaite conserver les murs entièrement libres.

Associée à son panneau décoratif MULR32-E12EWCAP-CP, elle s’intègre directement dans un faux plafond et assure une diffusion homogène de l’air tout en restant visuellement très discrète.

Une cassette compacte de seulement 57 × 57 cm

Le principal atout du MULR32-E12EWCA-CP réside dans son format compact. Le corps de l’unité ne mesure que 570 × 265 × 570 mm.

Ce format réduit facilite son intégration dans un faux plafond, notamment lorsque l’espace disponible dans le plénum est limité.

Le panneau décoratif visible dans la pièce ne mesure quant à lui que 620 × 47,5 × 620 mm, ce qui permet une intégration particulièrement discrète.

3,50 kW en refroidissement et 4,00 kW en chauffage

La cassette développe une puissance nominale de 3,50 kW en refroidissement, soit environ 11 900 BTU/h.

En chauffage, sa capacité atteint 4,00 kW, soit environ 13 600 BTU/h.

Cette puissance la positionne comme une solution particulièrement adaptée aux pièces de dimensions intermédiaires nécessitant une diffusion centrale et homogène de l’air.

Une diffusion d’air multidirectionnelle

Installée au plafond, la cassette diffuse l’air dans plusieurs directions afin de répartir plus uniformément le chauffage ou le refroidissement dans la pièce.

Cette implantation centrale évite de concentrer le flux d’air depuis un seul mur et contribue à améliorer le confort dans les espaces ouverts, bureaux, salles de réunion, commerces ou pièces de vie.

7 niveaux de ventilation jusqu’à 560 m³/h

Le MULR32-E12EWCA-CP propose 7 niveaux de ventilation permettant d’adapter précisément le débit d’air aux besoins thermiques du local.

Les débits annoncés sont de :

350 / 380 / 420 / 450 / 490 / 540 / 560 m³/h.

Le système peut ainsi privilégier un fonctionnement discret lorsque la température est stabilisée ou augmenter progressivement le brassage lorsqu’une remise en température plus rapide est nécessaire.

Seulement 28 dB(A) à faible vitesse

La pression acoustique de l’unité intérieure peut descendre jusqu’à seulement 28 dB(A).

Selon la vitesse sélectionnée, Toyotomi annonce les niveaux suivants :

28 / 30 / 32 / 34 / 36 / 39 / 41 dB(A).

Cette progressivité permet d’adapter le compromis entre débit d’air et confort acoustique selon les besoins de la pièce.

Une installation qui libère complètement les murs

L’intégration en faux plafond permet de conserver les surfaces murales entièrement disponibles pour le mobilier, les vitrines, les rangements ou la décoration.

Seul le panneau décoratif reste visible sous le plafond, ce qui offre une esthétique beaucoup plus discrète qu’une unité murale traditionnelle.

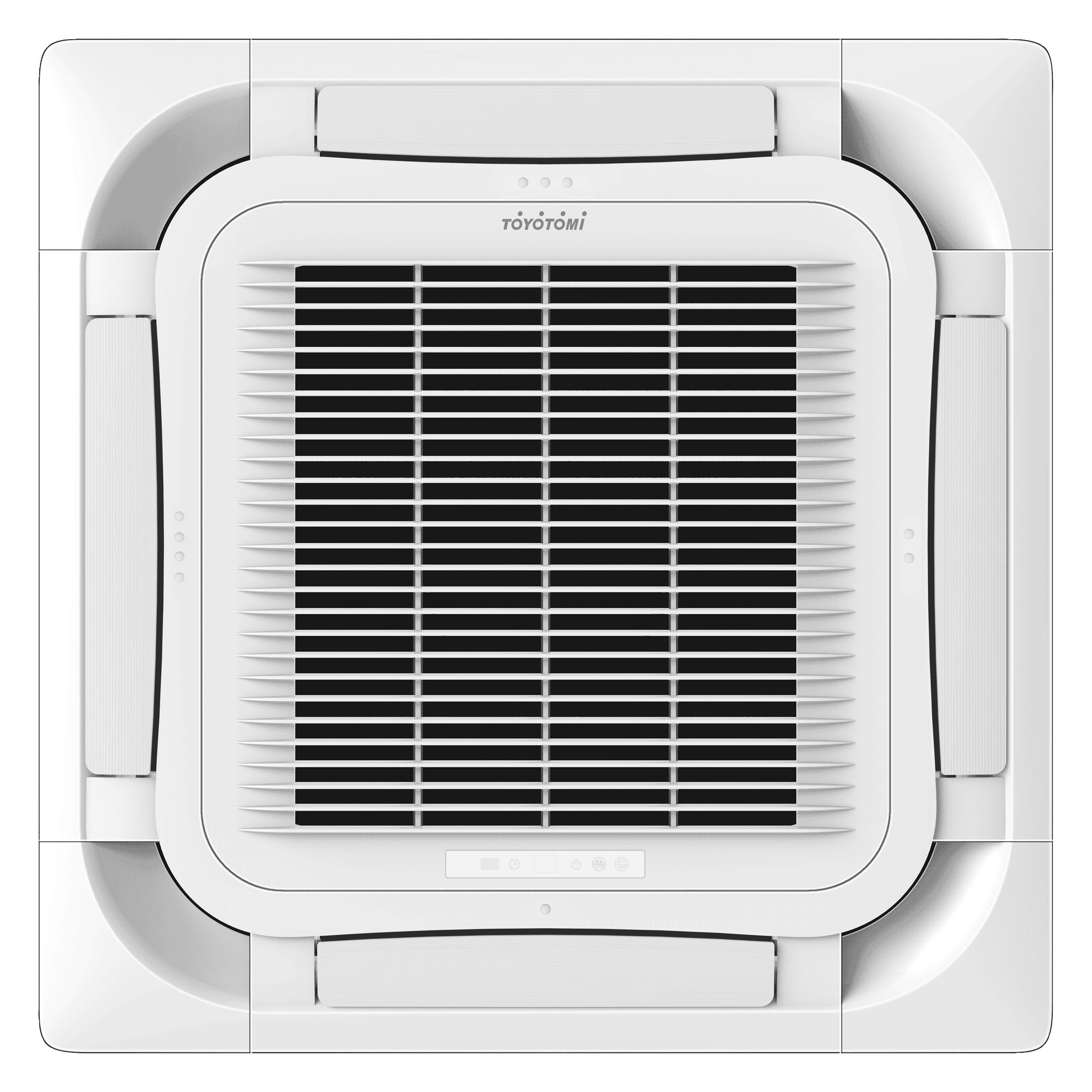

Panneau décoratif compact de 620 × 620 mm

Le panneau MULR32-E12EWCAP-CP mesure 620 × 47,5 × 620 mm et ne pèse qu’environ 3 kg.

Il masque totalement la cassette encastrée tout en intégrant les sorties d’air nécessaires à la diffusion dans la pièce.

Seulement 265 mm de hauteur d’encastrement

La hauteur du corps de cassette est limitée à 265 mm.

Cette faible hauteur facilite l’installation dans les faux plafonds disposant d’un espace réduit et constitue l’un des principaux avantages de la gamme compacte Toyotomi.

Déshumidification jusqu’à 1,4 litre par heure

Le MULR32-E12EWCA-CP dispose d’une capacité de déshumidification de 1,4 l/h.

Cette fonction contribue à améliorer le confort intérieur pendant les périodes chaudes et humides en réduisant l’excès d’humidité présent dans l’air.

Une unité intérieure conçue pour le Multi-Split

Le MULR32-E12EWCA-CP est une unité intérieure Multi-Split. Il doit être raccordé à un groupe extérieur Toyotomi compatible.

Un seul groupe extérieur peut alimenter plusieurs unités intérieures compatibles selon le modèle choisi, permettant de combiner différents types d’émetteurs dans le bâtiment : muraux, cassettes, plafond-sol ou autres unités prévues par la gamme.

La puissance réellement disponible dépend du groupe extérieur retenu, du nombre d’unités raccordées et de leur fonctionnement simultané.

Compatible avec les systèmes R32

La cassette MULR32-E12EWCA-CP est destinée aux installations Multi-Split Toyotomi fonctionnant au réfrigérant R32.

Le fluide frigorigène est associé au groupe extérieur et au circuit frigorifique complet ; l’unité intérieure n’est donc pas un système autonome.

Raccordements frigorifiques

Le raccordement utilise un diamètre liquide de 6,35 mm (1/4″) et un diamètre gaz de 9,53 mm (3/8″).

Le groupe extérieur et les liaisons doivent naturellement être dimensionnés en fonction de la configuration complète de l’installation Multi-Split.

Un ensemble cassette + panneau décoratif

Notre produit comprend les deux éléments constituant la partie intérieure de l’installation :

• Cassette intérieure compacte : MULR32-E12EWCA-CP.
• Panneau décoratif : MULR32-E12EWCAP-CP.

Le groupe extérieur Multi-Split compatible est vendu séparément et doit être sélectionné selon le nombre, le type et la puissance des unités intérieures prévues.

Ce produit comprend l’unité intérieure cassette compacte Toyotomi MULR32-E12EWCA-CP et son panneau décoratif MULR32-E12EWCAP-CP. Le groupe extérieur Multi-Split compatible est vendu séparément.
