Où installer l’unité intérieure d’une climatisation ? Conseils et erreurs à éviter
Savoir où installer l’unité intérieure d’une climatisation est essentiel pour garantir une bonne diffusion de l’air, préserver le confort des occupants et faciliter l’entretien de l’installation.
Une implantation bien étudiée permet également de limiter les nuisances et de faciliter le cheminement technique entre l’unité intérieure et le groupe extérieur.
Il est donc utile d’anticiper le passage des liaisons frigorifiques, des câbles et de l’évacuation des condensats. Lorsque le bâtiment le permet, un cheminement intérieur peut offrir une intégration plus discrète et mieux protégée qu’une longue goulotte visible sur la façade.
Où installer l’unité intérieure d’une climatisation pour une bonne diffusion de l’air ?
L’emplacement de l’unité intérieure influence directement le confort ressenti dans la pièce, la diffusion de l’air et la facilité d’entretien.
Une unité murale doit généralement être installée suffisamment haut pour favoriser une bonne circulation de l’air, tout en conservant l’espace nécessaire autour de l’appareil.
Il faut également éviter de placer le split face à une zone occupée en permanence, comme un lit, un canapé ou un poste de travail, afin de limiter la sensation de courant d’air direct.
Le mur choisi doit aussi permettre un accès simple pour le nettoyage des filtres, l’entretien courant et les éventuelles interventions techniques.
- prévoir un espace libre autour de l’unité ;
- éviter les obstacles immédiats devant le soufflage ;
- limiter le soufflage direct sur les occupants ;
- conserver un accès simple pour l’entretien ;
- anticiper le trajet des liaisons techniques dès le départ.
Penser le trajet des liaisons avant de percer
Entre l’unité intérieure et le groupe extérieur circulent plusieurs éléments : les liaisons frigorifiques, les câbles électriques et, selon la configuration, l’évacuation des condensats.
Le choix de l’endroit où installer l’unité intérieure d’une climatisation doit donc toujours être associé au parcours prévu pour les liaisons jusqu’au groupe extérieur.
Leur cheminement doit être réfléchi avant le perçage du mur. Une implantation visuellement séduisante peut devenir beaucoup moins intéressante si elle impose ensuite plusieurs mètres de goulotte extérieure ou des changements de direction trop nombreux.
Le meilleur trajet n’est pas forcément le plus court au centimètre près. Il doit surtout rester logique, protégé et compatible avec la structure du bâtiment.
- limiter les portions exposées à l’extérieur ;
- éviter les angles trop serrés sur les liaisons frigorifiques ;
- préserver un accès raisonnable aux zones techniques ;
- utiliser si possible les sous-sols, coffrages ou volumes existants ;
- anticiper l’évacuation des condensats dès la conception du parcours.
Pourquoi limiter les goulottes visibles à l’extérieur ?
Les goulottes extérieures sont parfois indispensables, mais lorsqu’il est possible de réduire leur longueur, l’installation gagne souvent en discrétion et en durabilité.
En façade, les liaisons sont exposées aux UV, à la pluie, au gel, aux variations de température et aux salissures. Une longue goulotte peut également devenir très visible, surtout lorsqu’elle traverse plusieurs niveaux ou contourne des ouvertures.
Lorsque l’on réfléchit à l’endroit où installer l’unité intérieure d’une climatisation, il est donc utile d’étudier également le trajet des liaisons. Si le bâtiment le permet, les faire entrer rapidement à l’intérieur offre souvent une solution plus propre et mieux protégée.
Le cheminement peut alors être réalisé dans un sous-sol, un coffrage ou un autre volume technique existant.
- meilleure intégration visuelle sur la façade ;
- moins de liaisons exposées aux intempéries ;
- parcours plus discret ;
- meilleure protection mécanique des conduites ;
- possibilité d’utiliser des volumes techniques déjà disponibles.

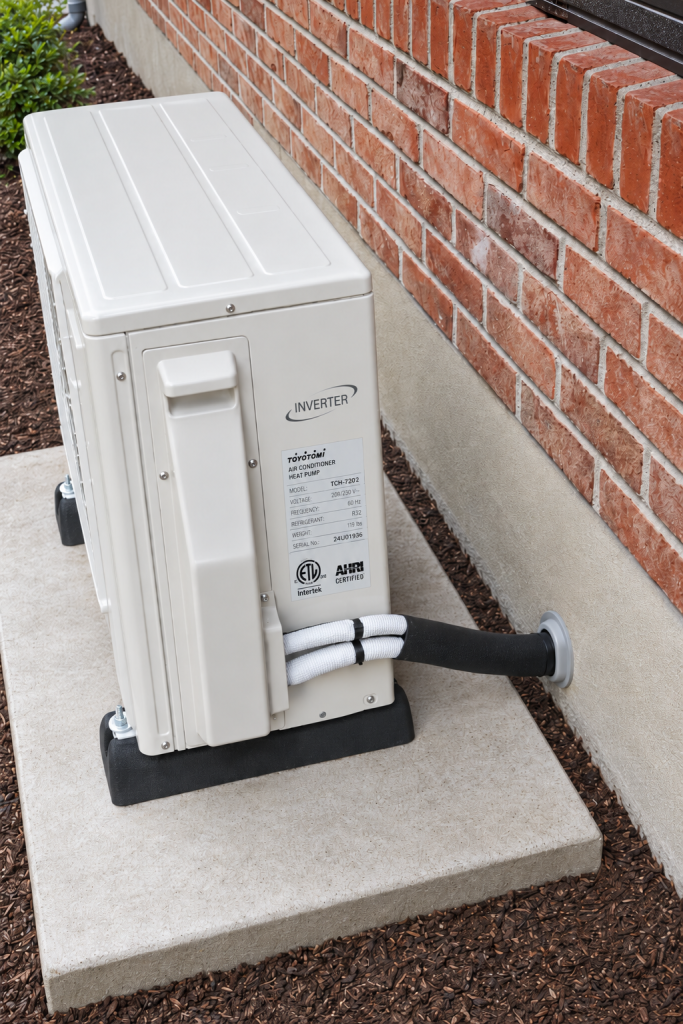

Exemple concret : une traversée de façade courte et discrète
Dans cet exemple, le groupe extérieur est installé à proximité immédiate de la façade, sur une dalle en béton dédiée.
Les liaisons frigorifiques, les câbles et l’évacuation des condensats parcourent seulement une courte distance à l’extérieur avant de traverser directement le mur.
Cette configuration limite fortement la partie visible de l’installation en façade et réduit l’exposition des liaisons aux UV, aux intempéries et aux variations de température.
Une fois à l’intérieur, le faisceau rejoint le sous-sol puis chemine jusqu’à la zone située sous les WC, avant de remonter dans un coffrage technique prévu pour dissimuler les liaisons.

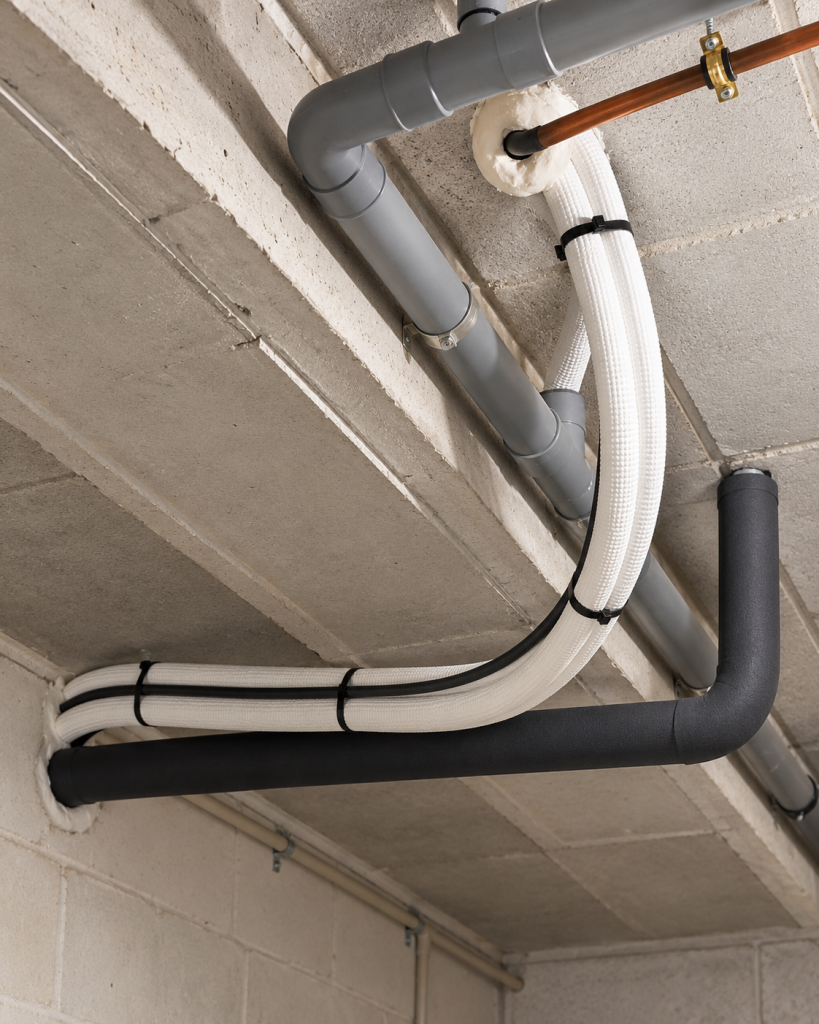

Utiliser le sous-sol comme zone de passage technique
Une fois les liaisons à l’intérieur du bâtiment, un sous-sol peut constituer une excellente zone de passage technique.
Les conduites sont alors protégées des UV, de la pluie et des chocs extérieurs, tout en restant visibles et accessibles en cas de besoin.
Dans cet exemple, les liaisons frigorifiques cheminent sous la dalle avant de rejoindre la zone située sous les WC. Elles remontent ensuite dans un coffrage intérieur qui permet de masquer entièrement le passage technique dans la pièce de vie.
Ce type de parcours demande néanmoins d’anticiper les changements de direction. Les liaisons frigorifiques doivent conserver des courbes suffisamment larges et ne pas être pincées ou contraintes par des angles trop serrés.
Intégrer les liaisons dans un coffrage intérieur
Lorsqu’un passage intérieur est possible, un coffrage peut permettre de dissimuler proprement les liaisons frigorifiques, les câbles et l’évacuation des condensats, tout en conservant une intégration visuelle cohérente avec la pièce.
L’objectif n’est pas seulement de masquer les conduites, mais de transformer un passage technique en élément architectural discret et facile à entretenir.

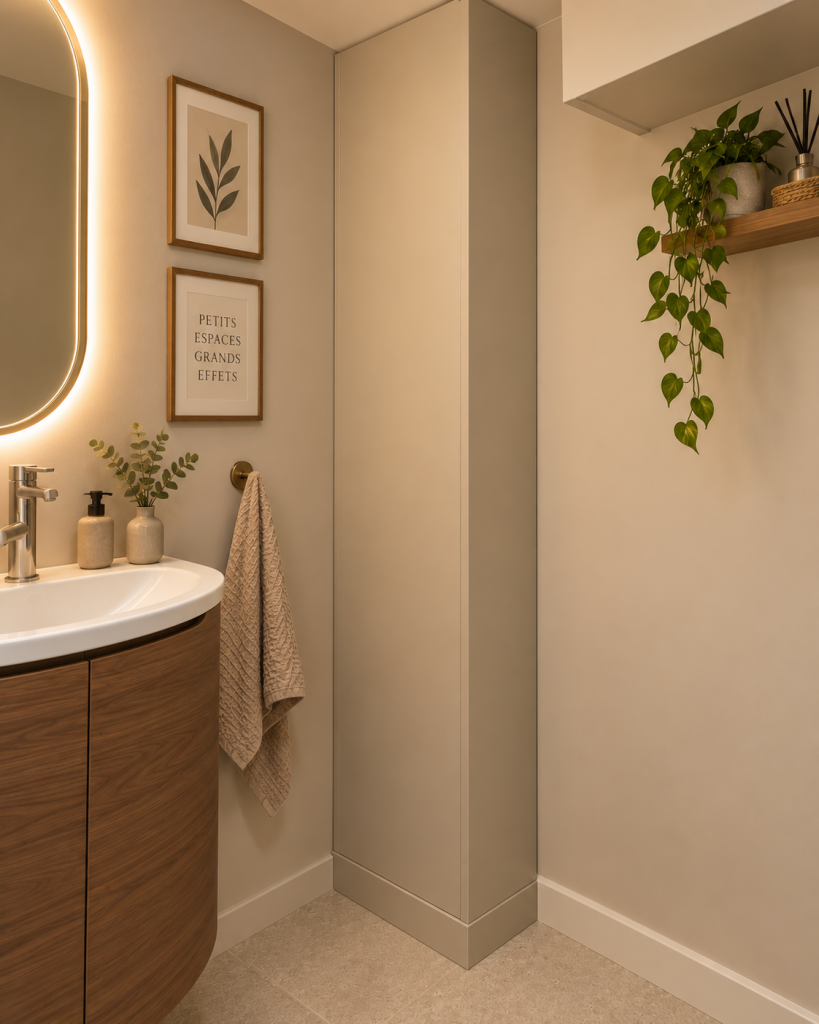

Dans cet exemple, les liaisons remontent depuis le sous-sol dans un coffrage vertical situé dans les WC. Une fois la finition réalisée, le passage technique devient pratiquement invisible dans la pièce.
Ce type de cheminement fait pleinement partie de la réflexion sur l’endroit où installer l’unité intérieure d’une climatisation : l’emplacement du split et le parcours des liaisons doivent être pensés comme un ensemble.
Cette intégration est particulièrement intéressante lorsque des travaux de rénovation sont déjà prévus : le coffrage peut alors être conçu dès le départ avec les bons volumes, les bonnes finitions et un accès technique raisonnable.
- prévoir une trappe de visite ou un accès démontable si nécessaire ;
- éviter de condamner définitivement les liaisons ;
- conserver des courbes suffisamment larges dans le faisceau ;
- adapter la finition du coffrage à celle de la pièce ;
- profiter des travaux de rénovation pour intégrer le passage proprement.
Utiliser les volumes existants pour rendre l’installation plus discrète
Une maison comporte souvent des volumes techniques qui peuvent être exploités pour faire cheminer les liaisons de climatisation sans multiplier les goulottes visibles.
Sous-sol, coffrage, faux-plafond, caisson de volet roulant ou espace disponible au-dessus d’une porte peuvent parfois offrir un passage beaucoup plus discret qu’un trajet réalisé entièrement en façade.
Lorsque l’on cherche où installer l’unité intérieure d’une climatisation, ces volumes existants peuvent influencer avantageusement le choix de l’emplacement et permettre un cheminement plus propre entre le split et le groupe extérieur.

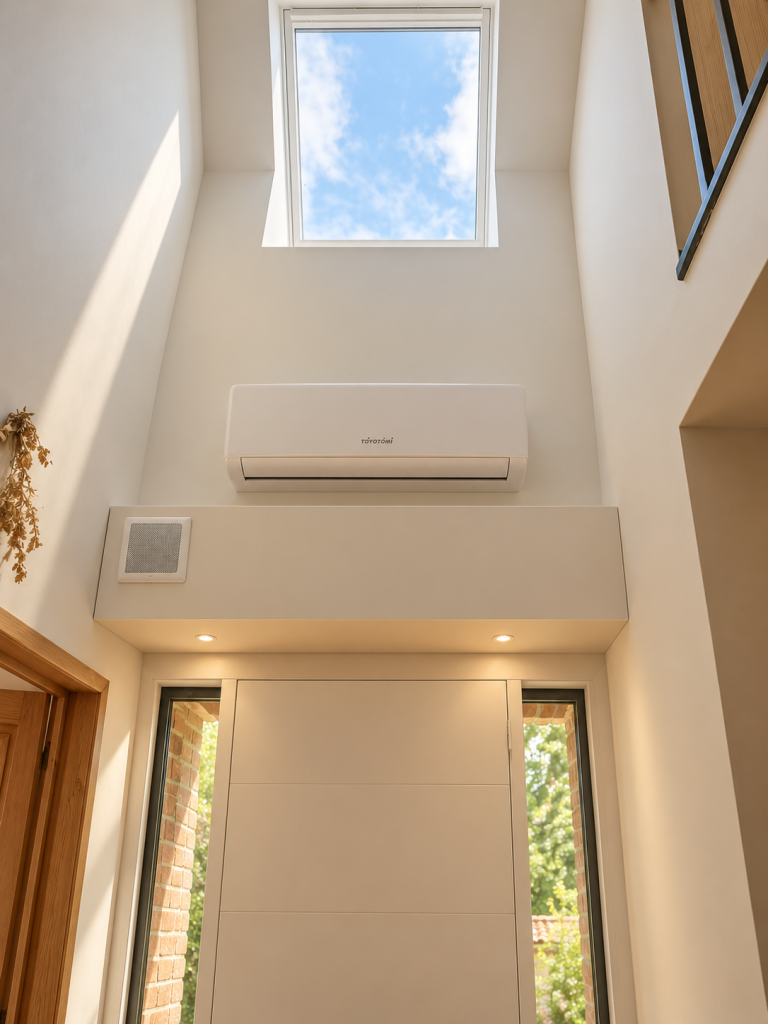

Dans cet exemple, les liaisons remontent depuis le sous-sol, traversent un coffrage intérieur puis rejoignent une zone disponible à proximité du caisson de volet roulant. Le parcours permet ainsi de conserver la majeure partie du faisceau à l’intérieur du bâtiment.
Cette solution doit toutefois être étudiée avec soin. Le volume utilisé doit rester compatible avec sa fonction d’origine et ne pas empêcher l’accès à un mécanisme, à une trappe ou à un élément nécessitant un entretien futur.
- vérifier que l’espace disponible est réellement suffisant ;
- ne pas gêner le fonctionnement d’un volet ou d’un équipement existant ;
- préserver un accès technique lorsque cela est nécessaire ;
- éviter les contraintes mécaniques sur les tubes frigorifiques ;
- anticiper le passage avant les travaux de finition.

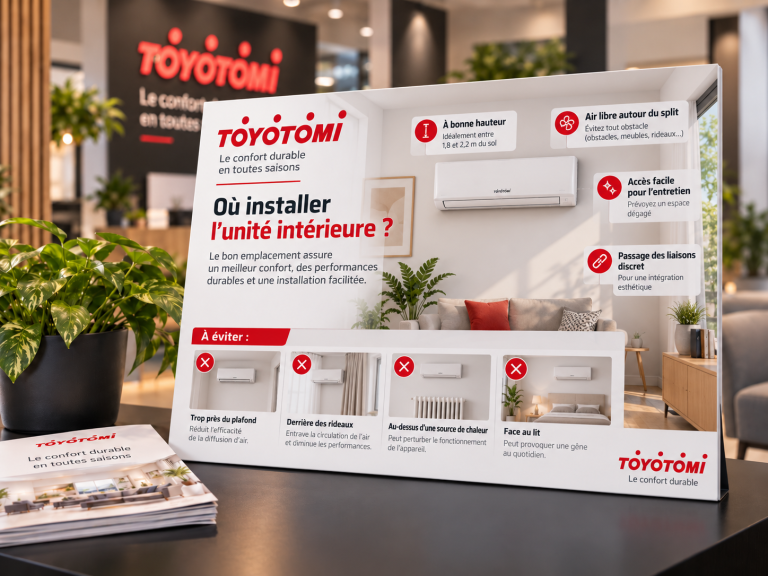

Les erreurs à éviter lors du positionnement d’une unité intérieure
Savoir où installer l’unité intérieure d’une climatisation implique aussi d’identifier les emplacements et les cheminements qui risquent de nuire au confort, aux performances ou à la facilité d’entretien.
Une unité intérieure mal positionnée peut rester fonctionnelle, mais offrir un confort moins homogène, compliquer l’entretien ou imposer un cheminement technique inutilement complexe.
Certaines erreurs sont donc à éviter dès la conception de l’installation.
- placer l’unité trop près du plafond : cela peut perturber la circulation de l’air et compliquer l’accès au panneau frontal et aux filtres ;
- souffler directement sur un lit, un canapé ou un poste de travail : le courant d’air peut devenir inconfortable au quotidien ;
- installer le split derrière un rideau, un meuble ou un obstacle : la diffusion de l’air devient moins efficace ;
- choisir l’emplacement sans réfléchir au trajet des liaisons : quelques centimètres gagnés dans la pièce peuvent ensuite imposer plusieurs mètres de goulotte ou des détours techniques inutiles ;
- multiplier les changements de direction : un parcours trop complexe rend l’installation plus difficile à réaliser proprement et peut compliquer une future intervention ;
- forcer les courbures des tubes frigorifiques : les liaisons doivent conserver des courbes larges et progressives. Un coude trop serré peut déformer ou pincer le tube, créer une restriction dans le circuit et augmenter les pertes de charge. La circulation du fluide frigorigène et de l’huile peut alors être perturbée, avec une baisse des performances et une sollicitation accrue du compresseur pouvant contribuer à une usure prématurée du groupe extérieur ;
- condamner complètement les passages techniques : un coffrage ou un faux-plafond doit rester compatible avec une éventuelle intervention future.
En résumé
Savoir où installer l’unité intérieure d’une climatisation ne se résume pas à trouver un mur libre. Il faut penser à la diffusion de l’air, au confort des occupants, à l’entretien et au trajet complet des liaisons jusqu’au groupe extérieur.
Lorsque le bâtiment le permet, un cheminement intérieur bien pensé peut limiter les goulottes visibles en façade, protéger les liaisons et améliorer nettement l’intégration de l’installation.
Enfin, les tubes frigorifiques doivent conserver des courbes larges, rester accessibles lorsque cela est nécessaire et respecter les prescriptions du fabricant pour préserver les performances et la fiabilité de l’ensemble.
