Installation et mise en service d'une climatisation : les étapes essentielles
Une installation réussie ne s'arrête pas à la pose des unités. La qualité des raccords frigorifiques, le serrage au couple, les contrôles d'étanchéité, la mise sous vide et les vérifications finales conditionnent directement la fiabilité et les performances de l'équipement.
Dudgeons mal réalisés, raccords serrés au hasard, humidité laissée dans le circuit ou fuite non détectée peuvent provoquer une baisse de rendement, des dysfonctionnements ou une usure prématurée du compresseur.
La mise en service doit donc suivre une méthode rigoureuse, respecter la documentation du fabricant et être réalisée avec les outils et compétences adaptés au circuit frigorifique.
Installation et mise en service : bien préparer l'intervention
Une bonne mise en service commence bien avant le raccordement frigorifique. L'emplacement des unités, le cheminement des liaisons, l'évacuation des condensats et l'alimentation électrique doivent être vérifiés avant toute intervention sur le circuit.

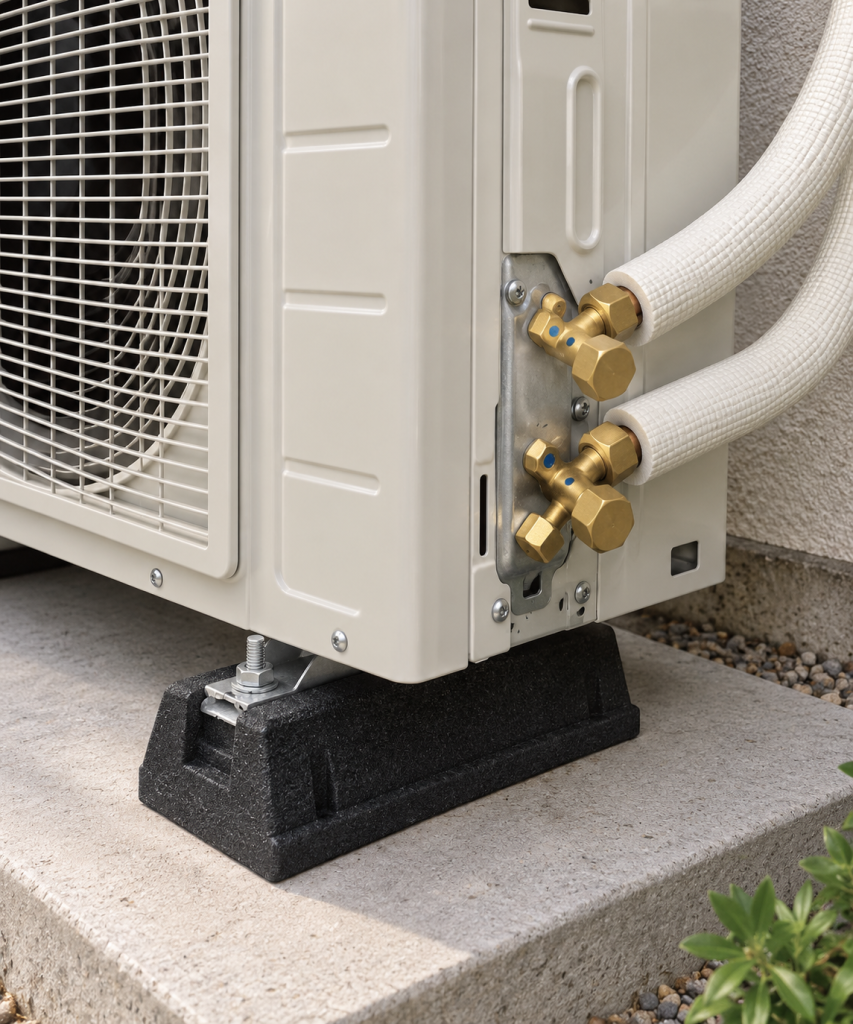

Le groupe extérieur doit disposer de suffisamment d'espace pour assurer une bonne circulation de l'air et rester accessible pour l'entretien. L'unité intérieure doit, de son côté, être positionnée de manière à diffuser l'air correctement sans créer de gêne pour les occupants.
Les longueurs de liaisons frigorifiques et les différences de hauteur entre les unités doivent également respecter les limites prévues par le constructeur.
- vérifier l'emplacement de l'unité intérieure et du groupe extérieur ;
- contrôler le cheminement et la longueur des liaisons frigorifiques ;
- prévoir une évacuation correcte des condensats ;
- vérifier l'alimentation électrique et les protections adaptées ;
- conserver un accès suffisant pour l'entretien et les contrôles.
À retenir : une mise en service rigoureuse ne peut pas compenser une implantation ou un cheminement mal conçus. L'installation doit être pensée comme un ensemble avant même de réaliser les raccordements frigorifiques.
Préparer correctement les tubes et réaliser les dudgeons
Les liaisons frigorifiques assurent la circulation du fluide entre l'unité intérieure et le groupe extérieur. La qualité de leur préparation conditionne directement l'étanchéité et la fiabilité de l'installation.
Les tubes en cuivre doivent être coupés proprement, sans écrasement ni déformation, puis ébavurés avec soin. Cette préparation évite d'endommager la portée du raccord et limite le risque d'introduire des particules dans le circuit frigorifique.
Avant de réaliser le dudgeon, l'écrou flare est placé sur le tube. L'extrémité du cuivre est ensuite évasée afin de former une portée régulière qui viendra s'appuyer sur le cône du raccord.
Un dudgeon de qualité doit être régulier, concentrique, sans fissure, sans rayure profonde et sans déformation. Une collerette trop petite, trop large ou irrégulière peut empêcher un appui correct dans l'écrou et compromettre l'étanchéité du raccord.
- réaliser une coupe nette avec un coupe-tube adapté ;
- ébavurer sans projeter de copeaux à l'intérieur de la canalisation ;
- placer l'écrou flare avant la réalisation du dudgeon ;
- contrôler visuellement la forme, la régularité et l'état de la collerette ;
- maintenir les tubes propres et protégés jusqu'au raccordement.
À retenir : un raccord peut être serré correctement et pourtant fuir si le dudgeon est mal réalisé. L'étanchéité commence donc par la qualité de préparation du tube, bien avant l'utilisation de la clé dynamométrique.
Serrer les raccords au couple prescrit par le constructeur
Une fois les dudgeons réalisés et les raccords présentés correctement, le serrage ne doit pas être effectué « au feeling ». Chaque diamètre de liaison correspond à un couple de serrage précis, défini par le constructeur.
Un serrage insuffisant peut laisser subsister une fuite au niveau du raccord. À l'inverse, un serrage excessif peut écraser la portée du dudgeon, déformer le cuivre ou détériorer l'écrou flare.
Le serrage final doit donc être réalisé avec une clé dynamométrique adaptée aux raccords frigorifiques, idéalement avec une tête à fourche permettant de travailler proprement autour de la liaison.
Lorsque la configuration du raccord l'exige, une seconde clé est utilisée en contre-appui afin d'éviter de transmettre l'effort de serrage au corps de vanne ou à la tuyauterie de l'appareil.
- respecter le couple indiqué dans la documentation du fabricant ;
- utiliser une clé dynamométrique adaptée au diamètre du raccord ;
- maintenir le raccord en contre-appui lorsque cela est nécessaire ;
- ne jamais compenser un mauvais dudgeon par un serrage excessif ;
- contrôler ensuite l'étanchéité du circuit avant toute mise en service.
À retenir : trop serrer n'améliore pas l'étanchéité. Un bon raccord repose sur un dudgeon correctement réalisé et un serrage au couple prescrit par le constructeur.
Tester l'étanchéité du circuit avant la mise sous vide
Une fois les raccordements frigorifiques réalisés et serrés au couple prescrit, le circuit doit être contrôlé avant toute mise sous vide et avant l'ouverture des vannes contenant le fluide frigorigène.
L'objectif est de vérifier qu'aucune fuite n'est présente au niveau des dudgeons, des raccords ou des autres points sensibles de l'installation.
Ce contrôle est réalisé par un professionnel selon la procédure prévue par le constructeur, généralement à l'aide d'un gaz inerte adapté.
La mise sous pression permet notamment de contrôler la stabilité du circuit et d'effectuer une recherche de fuite sur les raccordements. Une chute de pression ou la détection d'une fuite impose de corriger le défaut avant de poursuivre la mise en service.
Ce test ne doit pas être confondu avec la mise sous vide : le contrôle d'étanchéité vérifie que le circuit ne fuit pas, tandis que la mise sous vide sert notamment à éliminer l'air et l'humidité présents dans les liaisons.
Pour connaître les obligations applicables aux fluides frigorigènes fluorés et aux professionnels intervenant sur ces équipements, consultez la réglementation présentée par le ministère de la Transition écologique .
| Opération | Objectif | Point essentiel |
|---|---|---|
| Test d'étanchéité | Rechercher les fuites du circuit et contrôler son étanchéité. | Ne remplace pas la mise sous vide. |
| Mise sous vide | Évacuer l'air et l'humidité présents dans les liaisons. | Ne constitue pas à elle seule un essai d'étanchéité. |
- contrôler les raccords frigorifiques après leur serrage ;
- rechercher toute fuite éventuelle avant l'ouverture du circuit ;
- vérifier la stabilité du test selon la procédure constructeur ;
- corriger toute anomalie avant de poursuivre ;
- ne jamais considérer la mise sous vide comme un test d'étanchéité à elle seule.
Important : les essais sur le circuit frigorifique doivent être réalisés avec les équipements, gaz de contrôle et procédures adaptés. Ils relèvent d'une intervention professionnelle et doivent respecter les prescriptions du fabricant ainsi que la réglementation applicable.
Réaliser une mise sous vide complète du circuit
Après validation de l'étanchéité, les liaisons frigorifiques doivent être mises sous vide avant l'ouverture des vannes contenant le fluide frigorigène.
Cette étape ne sert pas uniquement à retirer l'air présent dans les tuyauteries. Elle permet également d'éliminer autant que possible l'humidité résiduelle contenue dans le circuit.
La présence d'air ou d'humidité dans un circuit frigorifique peut perturber son fonctionnement, dégrader les performances et favoriser à terme des phénomènes indésirables dans l'huile ou les composants du système.
La mise sous vide est réalisée à l'aide d'une pompe à vide adaptée et son efficacité doit être contrôlée avec un instrument de mesure approprié, comme un vacuomètre.
Il ne suffit pas de faire fonctionner la pompe pendant quelques minutes. Le professionnel doit vérifier que le niveau de vide atteint est conforme à la procédure prévue et que le circuit tient correctement ce vide après isolement de la pompe.
- utiliser une pompe à vide adaptée à l'installation ;
- contrôler le niveau de vide avec un instrument de mesure fiable ;
- laisser suffisamment de temps pour extraire l'air et l'humidité ;
- isoler ensuite le circuit pour vérifier la tenue du vide ;
- ne poursuivre la mise en service qu'après validation du contrôle.
À retenir : une mise sous vide sérieuse ne se juge pas uniquement à sa durée. Ce sont le niveau de vide obtenu et sa stabilité après isolement qui permettent de vérifier que le circuit est prêt pour la suite de la mise en service.
Ouvrir le circuit et mettre le fluide frigorigène en circulation
Une fois le contrôle d'étanchéité validé et la mise sous vide terminée, le circuit peut être préparé pour la circulation du fluide frigorigène contenu dans le groupe extérieur.
Les vannes de service sont alors ouvertes conformément à la procédure prévue par le constructeur. Le fluide peut ainsi circuler dans l'ensemble des liaisons entre l'unité extérieure et l'unité intérieure.
Cette étape ne doit intervenir qu'après validation complète des contrôles précédents. Ouvrir le circuit trop tôt reviendrait à introduire le fluide dans des liaisons dont l'étanchéité ou la qualité du vide n'auraient pas encore été confirmées.
Selon la longueur des liaisons frigorifiques, certains appareils peuvent également nécessiter une quantité complémentaire de fluide. Cette éventuelle charge additionnelle doit être déterminée exclusivement à partir des valeurs prévues par le fabricant.
- valider l'étanchéité avant toute ouverture des vannes ;
- confirmer la qualité et la tenue de la mise sous vide ;
- ouvrir les vannes selon la procédure constructeur ;
- respecter le fluide prévu pour l'appareil ;
- appliquer uniquement la charge complémentaire éventuellement prescrite.
Important : on ne remplace jamais arbitrairement un fluide frigorigène par un autre et on ne complète pas une charge « au jugé ». Le type de fluide, la charge usine et les éventuels compléments sont définis par le constructeur.
Contrôler de nouveau l'installation après la mise en circulation du fluide
L'ouverture des vannes et la mise en circulation du fluide frigorigène ne marquent pas la fin de la mise en service. Une nouvelle série de contrôles permet de vérifier que l'installation fonctionne correctement dans ses conditions réelles.
Les raccords frigorifiques doivent notamment être contrôlés une nouvelle fois afin de détecter toute fuite éventuelle qui n'aurait pas été révélée auparavant.
Cette vérification complète le test d'étanchéité réalisé avant la mise sous vide.

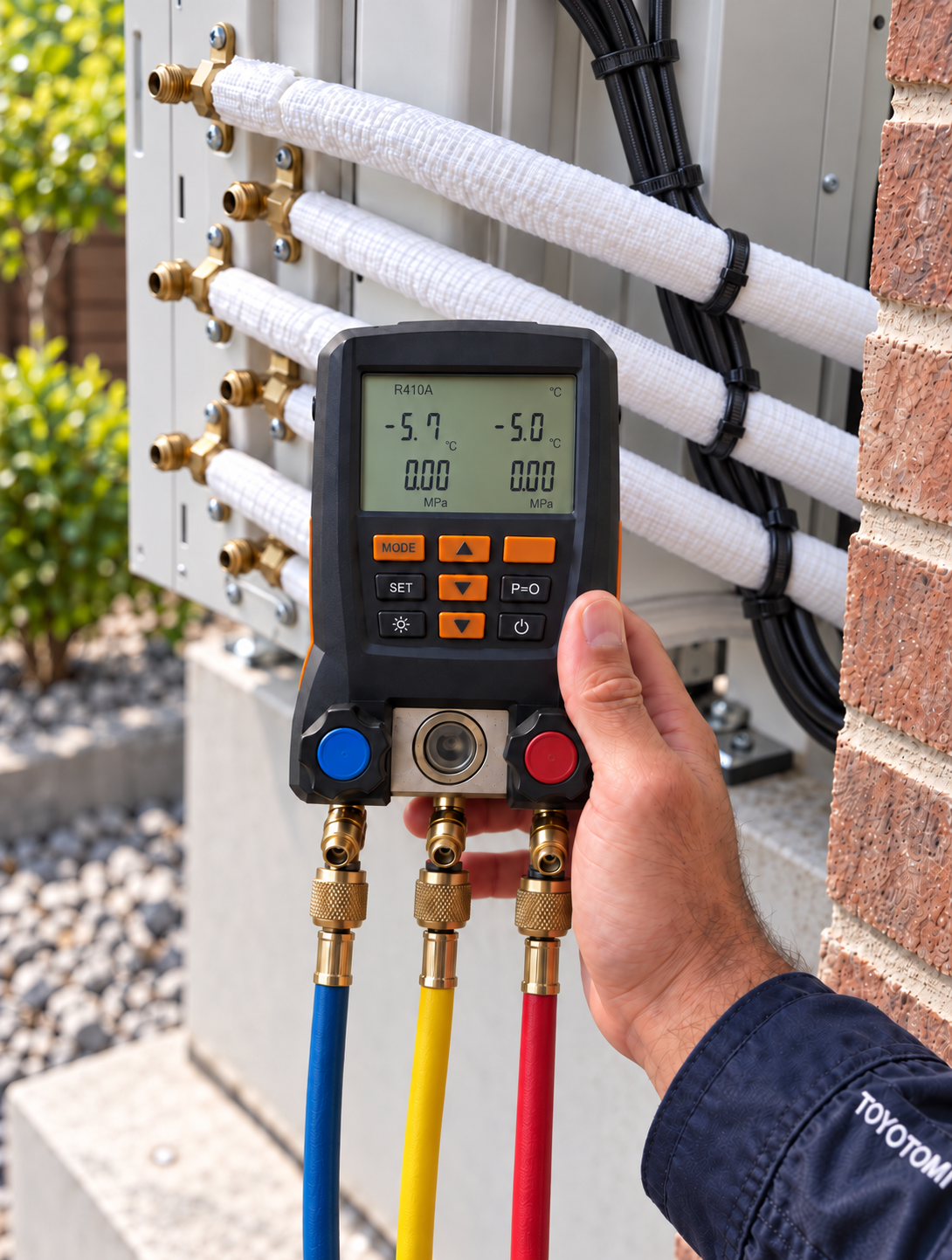

Le technicien peut également contrôler les paramètres de fonctionnement de l'installation à l'aide des instruments adaptés et les comparer aux valeurs et procédures prévues par le constructeur.
Températures, comportement du compresseur, ventilation, absence de bruit anormal et stabilité générale du système permettent de confirmer que la mise en service s'est déroulée dans de bonnes conditions.
- effectuer un contrôle final des raccords frigorifiques ;
- rechercher toute fuite éventuelle avec un matériel adapté ;
- vérifier les paramètres de fonctionnement selon la documentation constructeur ;
- contrôler le comportement du compresseur et des ventilateurs ;
- repérer toute vibration, bruit ou anomalie inhabituelle.
À retenir : une installation peut démarrer sans pour autant être correctement mise en service. Le contrôle final permet de confirmer que le circuit frigorifique, les raccordements et le fonctionnement général sont cohérents avec les prescriptions du constructeur.
Vérifier l'alimentation électrique et les raccordements
La mise en service d'une climatisation ne concerne pas uniquement le circuit frigorifique. L'alimentation électrique et les liaisons entre l'unité intérieure et le groupe extérieur doivent également être contrôlées avec soin.
Les conducteurs doivent être correctement raccordés, les borniers serrés et la mise à la terre vérifiée. Les protections électriques doivent être adaptées à l'appareil et à son alimentation, conformément aux prescriptions du fabricant et à l'installation électrique du bâtiment.
Une erreur de câblage ou un mauvais serrage peut provoquer des défauts de communication entre les unités, des échauffements ou des coupures intempestives.
- contrôler la tension d'alimentation ;
- vérifier la continuité de la terre ;
- contrôler le serrage des borniers ;
- vérifier la correspondance des conducteurs entre les unités ;
- confirmer la présence des protections électriques prévues.
Important : toute intervention sur l'alimentation électrique doit être réalisée dans le respect des règles de sécurité et, lorsque cela est nécessaire, confiée à un professionnel qualifié.
Vérifier l'évacuation des condensats avant de refermer les coffrages
En mode refroidissement, l'unité intérieure extrait une partie de l'humidité présente dans l'air. Cette eau doit être évacuée correctement par le réseau de condensats.
Le tuyau d'évacuation doit conserver une pente suffisante sur son parcours et ne présenter ni contre-pente, ni pincement, ni point bas susceptible de retenir l'eau.
Avant de refermer un coffrage, un faux-plafond ou une goulotte, il est préférable de réaliser un test réel d'écoulement afin de vérifier que l'eau s'évacue correctement jusqu'au point de rejet prévu.
Une mauvaise évacuation peut entraîner des remontées d'eau, des débordements ou des écoulements dans la pièce.
- contrôler la pente du tuyau de condensats ;
- éviter les contre-pentes et les étranglements ;
- vérifier que le tuyau reste correctement maintenu ;
- tester l'écoulement avant de refermer les habillages ;
- contrôler l'absence de fuite ou de stagnation d'eau.
Bon réflexe : un test d'écoulement avant les finitions peut éviter d'avoir à rouvrir un coffrage après la mise en service.
Effectuer le premier démarrage et les contrôles fonctionnels
Une fois les raccordements frigorifiques, électriques et l'évacuation des condensats contrôlés, l'installation peut être mise en fonctionnement.
Le premier démarrage permet de vérifier le comportement global du système dans des conditions réelles et de s'assurer que les deux unités communiquent correctement.
Le fonctionnement en mode refroidissement doit être contrôlé, ainsi que le mode chauffage pour une climatisation réversible lorsque les conditions permettent de réaliser cet essai.
La ventilation, l'orientation des volets, la réponse de la télécommande et les différentes commandes doivent également être vérifiées. Aucun bruit, vibration ou code défaut inhabituel ne doit apparaître.
- contrôler le démarrage de l'unité intérieure et du groupe extérieur ;
- vérifier le fonctionnement en refroidissement ;
- tester le chauffage lorsque les conditions le permettent ;
- contrôler les vitesses de ventilation et le mouvement des volets ;
- vérifier l'absence de bruit ou de vibration anormale ;
- contrôler l'absence de code erreur ou d'arrêt intempestif ;
- confirmer l'écoulement normal des condensats en mode froid.
À retenir : le fait qu'une climatisation démarre ne suffit pas à valider sa mise en service. Le comportement des unités, la ventilation, les condensats et l'absence d'anomalie doivent être contrôlés avant de considérer l'installation comme terminée.
Finaliser la mise en service et expliquer le fonctionnement au client
La mise en service ne se termine pas au premier démarrage de l'appareil. Une fois le fonctionnement validé, l'installateur doit effectuer un dernier contrôle général et remettre au client les informations nécessaires pour utiliser correctement la climatisation.
L'utilisateur doit notamment savoir comment régler la température, sélectionner les différents modes, utiliser la télécommande et accéder aux fonctions connectées lorsque l'appareil dispose du Wi-Fi.
Il est également utile d'expliquer les opérations simples d'entretien courant, comme le nettoyage des filtres, ainsi que les signes qui doivent conduire à contacter un professionnel.
Les références de l'équipement, la documentation constructeur et les informations relatives à l'installation doivent enfin être conservées afin de faciliter les futures opérations d'entretien ou de dépannage.
- expliquer les principaux modes de fonctionnement ;
- présenter l'utilisation de la télécommande et des fonctions connectées ;
- rappeler la fréquence de contrôle et de nettoyage des filtres ;
- indiquer les comportements normaux et les anomalies à surveiller ;
- remettre ou identifier clairement la documentation de l'équipement ;
- effectuer un dernier contrôle visuel de l'installation et de ses finitions.
À retenir : une installation correctement mise en service doit être techniquement fiable, mais aussi comprise par son utilisateur. Une bonne explication limite les erreurs d'utilisation et contribue à préserver les performances de l'équipement dans le temps.
En résumé
Une installation et une mise en service réussies reposent sur une succession d'étapes qui doivent toutes être réalisées avec soin : préparation des liaisons, qualité des dudgeons, serrage au couple, contrôle d'étanchéité, mise sous vide et vérifications finales.
Une fois le circuit frigorifique validé, l'alimentation électrique, l'évacuation des condensats et le fonctionnement réel de l'installation doivent également être contrôlés avant de considérer la pose comme terminée.
Enfin, une bonne mise en service ne consiste pas seulement à faire démarrer l'appareil : elle doit garantir un fonctionnement fiable, durable et conforme aux prescriptions du constructeur.
