Toyotomi DCT36IUINVR32 / OU363INVR32

Toyotomi DCT36IUINVR32 / OU363INVR32 : gainable haute puissance pour les grands espaces professionnels

Le Toyotomi DCT36IUINVR32 / OU363INVR32 est un climatiseur réversible gainable de la gamme Commercial léger Toyotomi, conçu pour assurer le chauffage et le rafraîchissement des grands bureaux, commerces, restaurants, showrooms, salles de réunion et autres locaux professionnels.

Avec une puissance nominale de 10.50 kW en refroidissement et 11.50 kW en chauffage, il associe technologie DC Inverter, fort débit d’air, pression statique réglable et installation entièrement dissimulée au-dessus du faux plafond.

Une climatisation totalement invisible

L’unité intérieure DCT36 est installée dans le faux plafond et ne reste donc pas visible depuis le local.

L’air traité est distribué par un réseau de gaines vers des grilles ou diffuseurs positionnés selon l’architecture et les besoins de la pièce.

Cette conception libère entièrement les murs et le sol et constitue une solution particulièrement intéressante lorsque l’esthétique et la liberté d’aménagement sont importantes.

10.50 kW en refroidissement et 11.50 kW en chauffage

Le Toyotomi DCT36 développe une puissance nominale de 10.50 kW en refroidissement, soit 35 800 BTU/h.

Grâce à la modulation Inverter, sa puissance frigorifique peut évoluer d’environ 3.20 à 11.00 kW selon les besoins thermiques du local.

En chauffage, sa capacité nominale atteint 11.50 kW, soit 39 200 BTU/h, avec une plage de modulation d’environ 3.00 à 12.50 kW.

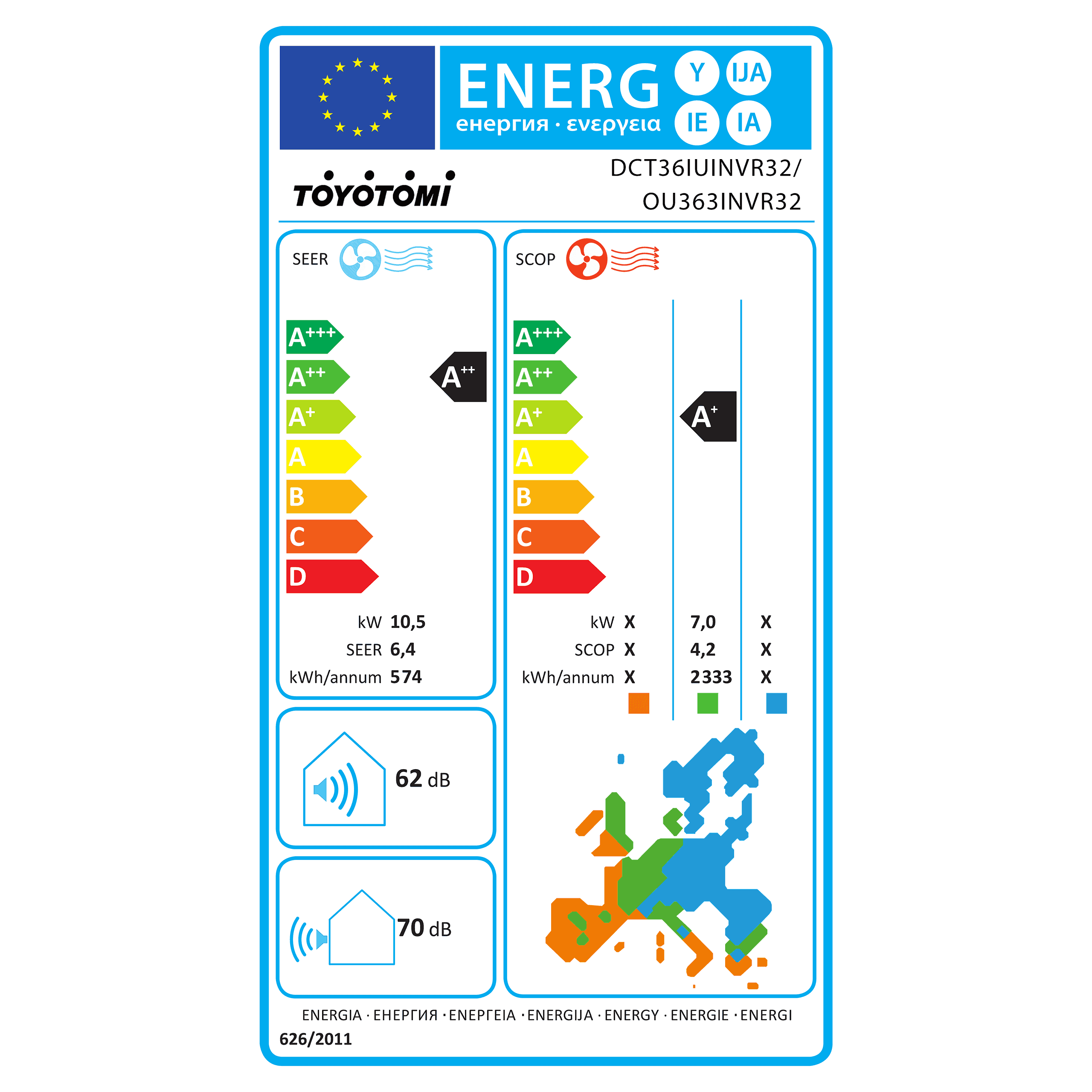

A++ en refroidissement et A+ en chauffage

Le DCT36 affiche un SEER de 6.4, correspondant à une classe énergétique A++ en refroidissement.

En chauffage, son SCOP atteint 4.2 en zone climatique moyenne, avec une classe énergétique A+.

Toyotomi publie une consommation annuelle normalisée de 574 kWh/an en refroidissement et de 2 333 kWh/an en chauffage en zone climatique moyenne.

Technologie DC Inverter

La technologie DC Inverter adapte progressivement le fonctionnement du compresseur aux besoins thermiques réels du bâtiment.

Lorsque la température souhaitée est approchée, le système réduit son régime plutôt que de multiplier les cycles marche/arrêt, favorisant ainsi une température plus stable et un fonctionnement plus régulier.

Jusqu’à 1 700 m³/h de débit d’air

Le DCT36 propose quatre niveaux de ventilation :

1 200 / 1 400 / 1 600 / 1 700 m³/h.

Cette capacité de brassage permet de traiter des volumes importants et de disposer d’une réserve de débit lors d’une remise en température rapide.

Pression statique réglable jusqu’à 160 Pa

Dans un système gainable, le ventilateur doit compenser les pertes de charge créées par les conduits, les coudes, les filtres, les plénums et les diffuseurs.

Le DCT36 dispose d’une pression statique nominale de 37 Pa, réglable dans une plage de 0 à 160 Pa.

Cette plage permet à l’installateur d’adapter précisément le fonctionnement de l’unité à la configuration réelle du réseau aéraulique.

Un fonctionnement acoustique maîtrisé

Toyotomi annonce pour l’unité intérieure des niveaux de pression acoustique de :

36 / 37 / 38 dB(A).

La puissance acoustique de l’unité intérieure est annoncée à 62 dB(A).

L’installation au-dessus du faux plafond contribue également à éloigner la source sonore de la zone occupée.

Déshumidification jusqu’à 3.3 litres par heure

Le DCT36 dispose d’une capacité de déshumidification de 3.3 l/h.

Cette fonction contribue à réduire l’humidité pendant les périodes chaudes et humides et améliore le confort dans les locaux recevant du public.

Fonctionnement jusqu’à -20 °C extérieur

• Refroidissement : de -20 °C à +52 °C extérieur.
• Chauffage : de -20 °C à +24 °C extérieur.

Cette plage de fonctionnement permet notamment de maintenir du refroidissement dans certains environnements professionnels générant des apports thermiques internes même lorsque la température extérieure est basse.

Une unité intérieure de 260 mm de hauteur

L’unité intérieure gainable mesure 1 340 × 260 × 655 mm.

Sa hauteur de 260 mm permet de conserver un encombrement contenu malgré sa forte capacité et son débit d’air important.

Son poids net est de 43 kg, pour un poids brut emballé de 49 kg.

Un groupe extérieur haute capacité

Le groupe extérieur OU363INVR32 mesure 940 × 820 × 370 mm.

Son poids net atteint 75 kg, pour un poids brut de 82 kg.

Toyotomi annonce une pression acoustique extérieure de 57 dB(A) et une puissance acoustique de 70 dB(A).

Jusqu’à 75 mètres de liaison frigorifique

Le DCT36 autorise une longueur frigorifique maximale de 75 mètres, avec un dénivelé maximal de 30 mètres.

Toyotomi indique une longueur de liaison de 7 mètres sans ajout de réfrigérant.

Le tableau constructeur mentionne parallèlement une charge additionnelle au-delà de 5 mètres ; nous conservons donc les informations publiées sans interpréter précisément le seuil.

Réfrigérant R32

Le Toyotomi DCT36IUINVR32 / OU363INVR32 fonctionne au réfrigérant R32.

La charge d’origine du groupe extérieur est de 2 100 g de R32.

Toyotomi indique un complément de charge de 20 g/m selon la longueur de liaison et les prescriptions d’installation.

Raccordements frigorifiques

Le circuit utilise un raccord liquide de 9.53 mm (3/8″) et un raccord gaz de 15.88 mm (5/8″).

Alimentation triphasée 400 V

Le DCT36IUINVR32 / OU363INVR32 fonctionne sur une alimentation 400 V triphasée / 50 Hz.

La puissance absorbée nominale est de 3.00 kW en refroidissement et de 2.80 kW en chauffage.

Les intensités nominales publiées sont de 4.80 A en refroidissement et de 4.45 A en chauffage.

Le dimensionnement de l’alimentation, du câblage et des protections doit être réalisé conformément aux prescriptions du fabricant et aux règles applicables à l’installation.

Une solution conçue pour les réseaux de gaines importants

Le DCT36 doit être associé à un réseau aéraulique correctement dimensionné.

Celui-ci peut comprendre selon le projet des plénums, gaines isolées, grilles de soufflage, diffuseurs et reprises d’air.

Son débit pouvant atteindre 1 700 m³/h et sa pression statique réglable jusqu’à 160 Pa permettent de répondre à des configurations professionnelles plus exigeantes.

Un ensemble commercial complet en deux éléments

Le Toyotomi DCT36IUINVR32 / OU363INVR32 constitue un ensemble mono-split commercial complet.

• Unité intérieure gainable : DCT36IUINVR32.
• Groupe extérieur : OU363INVR32.

Le réseau de gaines et les accessoires de diffusion d’air sont à définir et à prévoir séparément en fonction du projet.

Le Toyotomi DCT36IUINVR32 / OU363INVR32 est commercialisé comme un ensemble complet comprenant l’unité intérieure gainable et son groupe extérieur compatible. Le réseau de gaines et les accessoires de diffusion d’air sont à prévoir séparément.

Pour consulter la présentation constructeur de ce modèle, retrouvez également la
fiche officielle Toyotomi DCT36IUINVR32 / OU363INVR32.

Pour mieux comprendre la différence entre un ensemble mono-split comme ce modèle et une installation comportant plusieurs unités intérieures, consultez notre guide
Mono-split ou multi-split : quelles différences ?
