Toyotomi DCT42IUINVR32 / OU423INVR32

Toyotomi DCT42IUINVR32 / OU423INVR32 : gainable haute puissance pour les grands espaces professionnels

Le Toyotomi DCT42IUINVR32 / OU423INVR32 est un climatiseur réversible gainable de la gamme Commercial léger Toyotomi, conçu pour assurer le chauffage et le rafraîchissement des grands bureaux, commerces, restaurants, showrooms, salles de réunion et autres espaces professionnels.

Avec une puissance nominale de 12.10 kW en refroidissement et 13.50 kW en chauffage, il associe technologie DC Inverter, débit d’air élevé, pression statique réglable et intégration entièrement dissimulée au-dessus du faux plafond.

Une climatisation totalement invisible

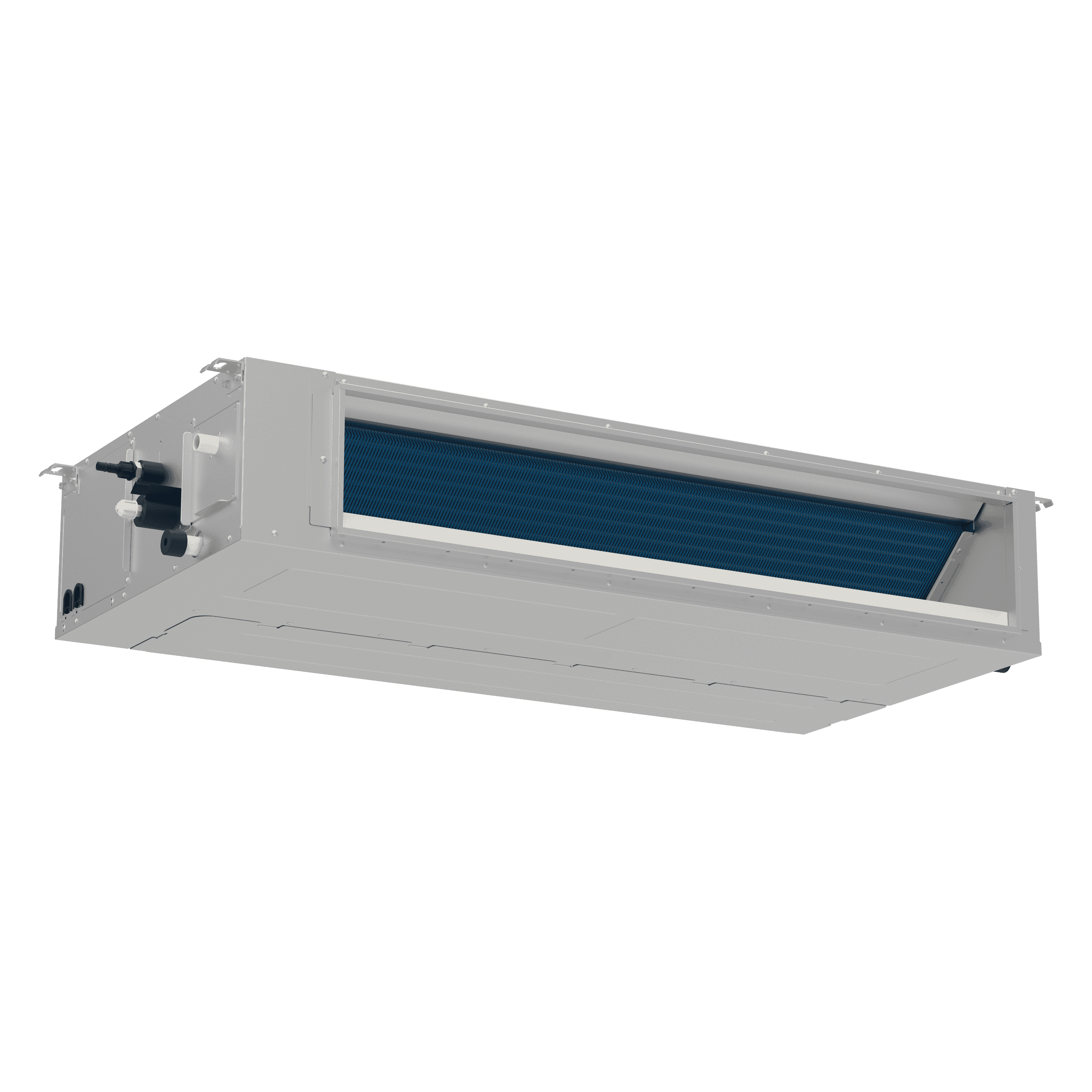

L’unité intérieure DCT42 est installée dans le faux plafond et ne reste donc pas visible depuis le local.

L’air traité est distribué par un réseau de gaines vers des grilles ou diffuseurs positionnés selon l’architecture et les besoins de la pièce.

Cette conception libère entièrement les murs et le sol et constitue une solution particulièrement intéressante lorsque l’esthétique et la liberté d’aménagement sont des critères importants.

12.10 kW en refroidissement et 13.50 kW en chauffage

Le Toyotomi DCT42 développe une puissance nominale de 12.10 kW en refroidissement, soit 41 200 BTU/h.

Grâce à la modulation Inverter, sa puissance frigorifique peut évoluer d’environ 3.60 à 13.10 kW selon les besoins thermiques du local.

En chauffage, sa capacité nominale atteint 13.50 kW, soit 46 000 BTU/h, avec une plage de modulation d’environ 3.60 à 14.50 kW.

A++ en refroidissement et A+ en chauffage

Le DCT42 affiche un SEER de 6.1, correspondant à une classe énergétique A++ en refroidissement.

En chauffage, son SCOP atteint 4.1 en zone climatique moyenne, avec une classe énergétique A+.

Le catalogue Toyotomi 2026 ne publie pas de consommation annuelle QCE/QHE pour cette référence ; aucune valeur n’est donc extrapolée.

Technologie DC Inverter

La technologie DC Inverter adapte progressivement le fonctionnement du compresseur aux besoins thermiques réels du bâtiment.

Lorsque la température souhaitée est approchée, le système réduit son régime plutôt que de multiplier les cycles marche/arrêt, favorisant ainsi une température plus stable et un fonctionnement plus régulier.

Jusqu’à 2 000 m³/h de débit d’air

Le DCT42 propose quatre niveaux de ventilation :

1 400 / 1 600 / 1 800 / 2 000 m³/h.

Cette capacité de brassage permet de traiter des volumes importants et de disposer d’une réserve de débit lors d’une remise en température rapide.

Pression statique réglable jusqu’à 160 Pa

Dans un système gainable, le ventilateur doit compenser les pertes de charge créées par les conduits, coudes, filtres, plénums, grilles et diffuseurs.

Le DCT42 dispose d’une pression statique nominale de 50 Pa, réglable dans une plage de 0 à 160 Pa.

Cette plage offre une bonne latitude à l’installateur pour adapter le fonctionnement de l’unité au réseau aéraulique réellement installé.

Un fonctionnement acoustique maîtrisé

Toyotomi annonce pour l’unité intérieure des niveaux de pression acoustique de :

40 / 41 / 42 dB(A).

La puissance acoustique de l’unité intérieure est annoncée à 66 dB(A).

L’installation au-dessus du faux plafond contribue également à éloigner la source sonore de la zone occupée.

Déshumidification jusqu’à 3.7 litres par heure

Le DCT42 dispose d’une capacité de déshumidification de 3.7 l/h.

Cette fonction contribue à réduire l’humidité pendant les périodes chaudes et humides et améliore le confort dans les locaux professionnels.

Fonctionnement jusqu’à -20 °C extérieur

• Refroidissement : de -20 °C à +52 °C extérieur.
• Chauffage : de -20 °C à +24 °C extérieur.

Cette plage de fonctionnement permet notamment de maintenir du refroidissement dans certains environnements professionnels générant des apports thermiques internes même lorsque la température extérieure est basse.

Une unité intérieure de seulement 260 mm de hauteur

L’unité intérieure gainable mesure 1 340 × 260 × 655 mm.

Sa hauteur de seulement 260 mm permet de conserver un encombrement contenu malgré sa forte capacité et son débit pouvant atteindre 2 000 m³/h.

Son poids net est de 43 kg, pour un poids brut emballé de 49 kg.

Un groupe extérieur de 76 kg

Le groupe extérieur OU423INVR32 mesure 940 × 820 × 370 mm.

Son poids net est de 76 kg, pour un poids brut de 83 kg.

Toyotomi annonce une pression acoustique extérieure de 58 dB(A) et une puissance acoustique de 73 dB(A).

Jusqu’à 75 mètres de liaison frigorifique

Le DCT42 autorise une longueur frigorifique maximale de 75 mètres, avec un dénivelé maximal de 30 mètres.

Toyotomi indique une longueur de liaison de 7 mètres sans ajout de réfrigérant.

Le tableau constructeur mentionne parallèlement une charge additionnelle au-delà de 5 mètres ; nous conservons donc les informations publiées sans interpréter précisément ce seuil.

Réfrigérant R32

Le Toyotomi DCT42IUINVR32 / OU423INVR32 fonctionne au réfrigérant R32.

La charge d’origine du groupe extérieur est de 2 250 g de R32.

Toyotomi indique un complément de charge de 20 g/m selon la longueur de liaison et les prescriptions d’installation.

Raccordements frigorifiques

Le circuit utilise un raccord liquide de 9.53 mm (3/8″) et un raccord gaz de 15.88 mm (5/8″).

Alimentation triphasée 400 V

Le DCT42IUINVR32 / OU423INVR32 fonctionne sur une alimentation 400 V triphasée / 50 Hz.

La puissance absorbée nominale est de 3.58 kW en refroidissement et de 3.70 kW en chauffage.

Les intensités nominales publiées sont de 5.70 A en refroidissement et de 5.90 A en chauffage.

Le dimensionnement de l’alimentation, du câblage et des protections doit être réalisé conformément aux prescriptions du fabricant et aux règles applicables à l’installation.

Une solution conçue pour les réseaux de gaines importants

Le DCT42 doit être associé à un réseau aéraulique correctement dimensionné.

Celui-ci peut comprendre selon le projet des plénums, gaines isolées, grilles de soufflage, diffuseurs et reprises d’air.

Son débit pouvant atteindre 2 000 m³/h et sa pression statique réglable jusqu’à 160 Pa permettent de répondre à des configurations professionnelles exigeantes.

Un ensemble commercial complet en deux éléments

Le Toyotomi DCT42IUINVR32 / OU423INVR32 constitue un ensemble mono-split commercial complet.

• Unité intérieure gainable : DCT42IUINVR32.
• Groupe extérieur : OU423INVR32.

Le réseau de gaines et les accessoires de diffusion d’air sont à définir et à prévoir séparément en fonction du projet.

Le Toyotomi DCT42IUINVR32 / OU423INVR32 est commercialisé comme un ensemble complet comprenant l’unité intérieure gainable et son groupe extérieur compatible. Le réseau de gaines et les accessoires de diffusion d’air sont à prévoir séparément.
